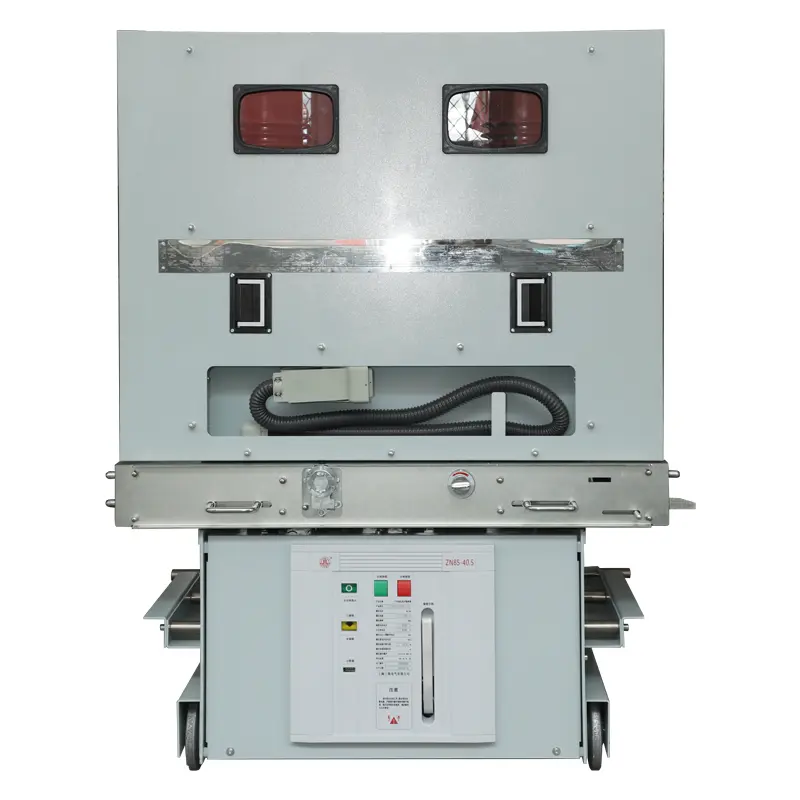

HV 실내 진공 회로 차단기

Sangao HV 실내 진공 회로 차단기는 견고한 단열 구조를 채택하고 고급 에폭시 밀봉 기술을 사용하여 진공 아크 소화 챔버, 주요 전기 회로, 절연 지지대 및 기타 구성 요소를 처음으로 통합 된 밀봉 된 극으로 결합합니다. 진공 회로 차단기의 환경 공차 문제를 기본적으로 성공적으로 해결하여 응용 프로그램을보다 널리 퍼뜨 렸습니다.

통합 된 고체 밀봉 된 극은 자체 대류 기술을 채택하여 고체 단열 구조로 인한 열 소산 문제를 영리하게 해결합니다. VBR (VS1) -12 시리즈 Solid Seal Seal 실내 고전압 진공 회로 차단기는 중국에서 유지 보수 개념을 실현하는 회로 차단기입니다.

장기 수명 HV 실내 진공 회로 차단기 아크 소화 챔버 및 에폭시 캐스팅 밀봉 기술의 적용은 밀봉 된 극의 유지 보수가없는 통합을 보장하며, 고급 영구 자석 작동 메커니즘은 작동 메커니즘의 유지 보수가없는 작동을 보장합니다. 전자 제어 부품은 기존 보조 스위치를 포기하고이를 광전자 근접 스위치로 대체하고 전자식 전원 공급 장치 및 지능형 제어 장치를 채택하여 전자 제어 부품의 유지 보수가없는 작동을 보장합니다.

HV 실내 진공 회로 차단기는 정격 전압이 12kV 인 3 상 AC 50Hz 전력 시스템의 실내 스위치 기어입니다. 산업 및 광업 기업의 전력망 장비 및 전력 장비의 보호 및 제어 장치 역할을합니다. 정격 작업 전류에서 자주 작동 해야하는 장소 또는 단락 전류의 다중 연결이 필요한 장소에 적합합니다.

회로 차단기는 작동 메커니즘과 회로 차단기 본체의 통합 설계를 채택하며, 이는 고정 된 설치 장치로 사용되거나 전용 추진 메커니즘이 장착되어 핸드 카트 장치를 형성 할 수 있습니다.

HV 실내 진공 회로 차단기는 정격 전압이 12kV이고 주파수가 50Hz 인 3 상 AC 전력 시스템에 적합합니다. 발전소, 변전소, 석유 화학, 야금, 제조 공항 및 주거 지역에서 전기 시설의 제어 및 보호 장치에서 널리 사용될 수 있습니다. 자주 작동 또는 다중 단락 전류가 정격 전류에서 분리되는 장소에 특히 적합합니다. 사용을 지원하기 위해 실내 공기 절연 스위치 기어 (예 : Kyn28 및 Kyn96)에 설치할 수 있습니다. 회로 차단기는 GB1984 "고전압 AC 회로 차단기", JB Factory T3855 "고전압 AC 진공 회로 차단기", DL/T 403 "12kV ~ 40.5KV 고압 진공 회로 차단기를 주문하기위한 기술 조건"표준 및 IEC6227100과 같은 표준의 관련 요구 사항을 충족합니다.

사용 환경 :

환경 온도 :+40C보다 높지 않고 -15 ℃보다 낮지 않습니다 (-30% C에서 허용되는 저장 및 운송);

고도 : 2000m를 초과하지 않음;

상대 습도 : 일일 평균 95%를 초과하지 않음, 월 평균 90%를 초과하지 않음, 일일 평균 포화 증기 압력 2.2x10 MPa를 초과하지 않으며 월 평균 1.8x10 ° MPa를 초과하지 않습니다.

지진 강도 : 레벨 8을 초과하지 않음;

화재, 폭발, 심각한 오염, 화학적 부식 및 심한 진동이없는 곳.
