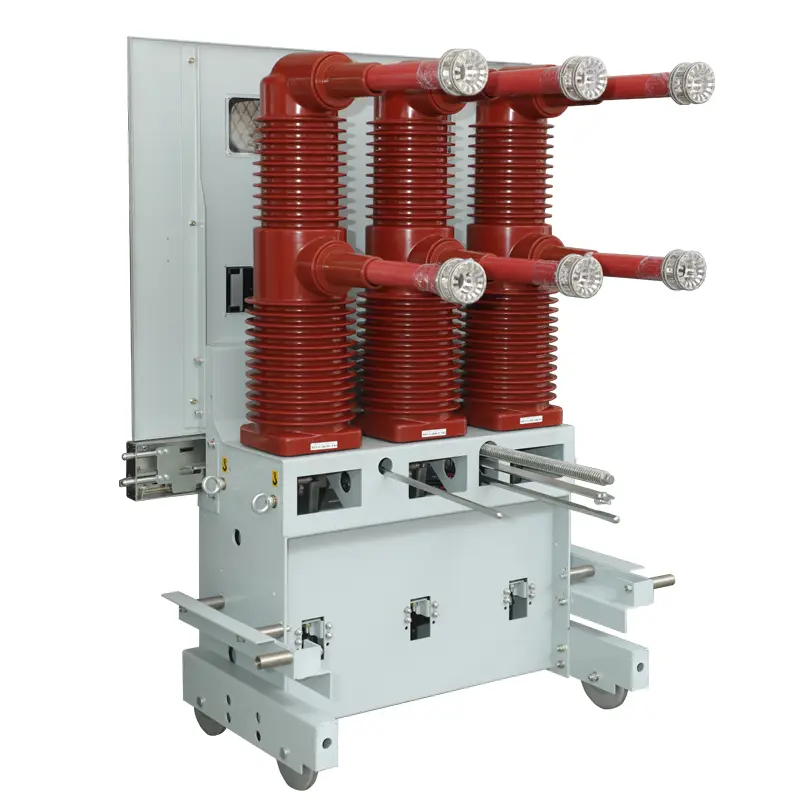

핸드 카트 유형 진공 회로 차단기

Sangao 고품질 핸드 카트 타입 진공 회로 차단기는 3 상 AC 50Hz, 40.5kV 시스템에서 사용하기에 적합하며 산업 및 광업 기업, 발전소 및 변전소의 하중 전류, 과부하 전류 및 결함 전류에 사용할 수 있습니다. 빈번한 작동 시나리오에도 적합합니다. 이 회로 차단기는 상단 및 하부 레이아웃 구조를 채택하여 회로 차단기의 깊이를 효과적으로 감소시킵니다.

특성

핸드 카트 타입 진공 회로 차단기의 제조는 중국의 국가 표준 GB1984-2003 "AC 고전압 회로 차단기", DL/T403-2000 "3.6-40.5KV 실내 진공 회로 차단기를 주문하고 관련 EC 표준을 주문하고 신뢰할 수있는 interlocking 기능을 갖는 기술 조건을 준수합니다. 회로 차단기의 작동 메커니즘은 Spring Energy Storage 유형으로 AC 또는 DC 에너지 저장에 의해 작동하거나 수동으로 작동 할 수 있습니다.

회로 차단기에는 또한 최대 20000 배의 기계적 수명이있는 장기 영구 자석 작동 메커니즘이 장착 될 수 있으며 매우 빈번한 작동 상황에서 사용할 수 있습니다.

회로 차단기는 전면 및 후면 분할 구조로 설계되었으며 고정 된 설치 장치 또는 섀시가있는 미드 장착 장치로 사용할 수 있습니다.

복합 절연 구조를 채택하는 3 상 아크 소화 챔버 및 관련 하전 체는 3 개의 독립적 인 에폭시 수지 단열성 인클로저에 의해 분리된다. 복합 절연 구조를 채택한 후 회로 차단기는 정상적인 작동 조건에서 공기 거리 및 크리히 지 거리의 요구 사항을 충족시키고 회로 차단기의 부피를 효과적으로 감소시킵니다. 주요 전기 회로 진공 아크 아크 소화 챔버와 동적 및 정적 전도성 연결은 절연 구조 내부에 설치되어 위상에서 위상 거리가 300mm에 불과합니다.

주 회로의 모든 전기 연결은 고정되어 있으며 신뢰성이 높습니다.

사용 환경 :

고도 : 3000m 미만;

환경 온도 : 최대+40 ℃, 최소 -15 ℃;

상대 습도 : 일일 평균 95%를 초과하지 않으며 월 평균 90%를 초과하지 않습니다.

지진 강도 : 레벨 8 아래;

화재, 폭발, 부식성 가스 및 심한 진동이없는 장소,
