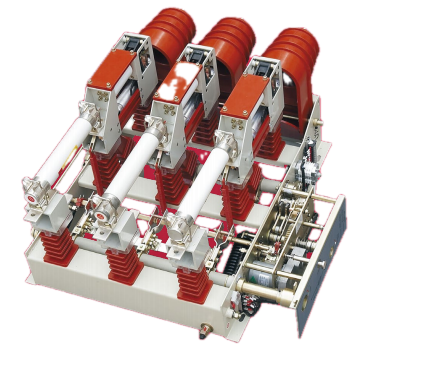

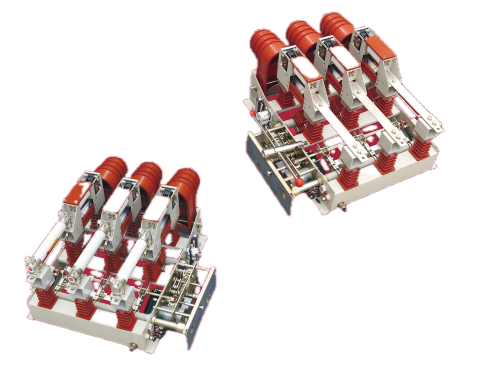

진공 부하 차단 스위치 및 퓨즈 조합 장치

진공 부하 차단 스위치 및 퓨즈 조합 장치는 진공 차단기와 퓨즈 트립 조정 시스템을 통합합니다. 정상 부하 조건에서는 스위치가 독립적으로 작동합니다. 오류 전류가 퓨즈 정격을 초과하면 퓨즈 스트라이커 핀이 스위치 트립 메커니즘을 기계적으로 트리거하여 주 접점을 열고 회로를 제거합니다. 직동 격리 거리와 차단기 개방 거리가 단일 스트로크로 달성됩니다. 접지 스위치와 연동되는 접지 셔터는 유지 관리를 위해 눈에 보이는 접지 연결을 제공합니다. 12kV 및 630A, 20kA 단시간 내전류를 제공하는 이 장치는 도시 및 농촌 배전 네트워크 모두에서 안정적인 서비스를 제공하도록 제작되었습니다.

작동 원리

진공 단속기 내부의 접점은 고진공 환경(일반적으로 10⁻⁴ Pa 미만)에서 밀봉됩니다. 부하가 걸린 상태에서 접점이 분리되면 증발된 접점 재료에서 금속 증기 아크가 형성됩니다. 그러나 진공에는 이온화를 위한 가스 분자가 사실상 포함되어 있지 않기 때문에 아크는 자체적으로 유지될 수 없으며 AC 전류의 첫 번째 자연적인 영점 교차 시 소멸됩니다. 금속 증기는 접촉 표면과 차폐물에 빠르게 응축되어 밀리초 내에 절연 강도를 복원합니다. 이 아크 냉각 방법에는 외부 매체(오일 또는 SF₆)가 필요하지 않으며 접촉 침식이 최소화됩니다.

제품 장점

스위칭 및 보호 결합

당사의 진공 부하 차단 스위치 및 퓨즈 조합 장치는 일상적인 부하 스위칭을 수행하고 퓨즈를 사용하여 단락 차단 기능을 제공합니다. 이를 통해 각 피더에 별도의 회로 차단기가 필요하지 않으므로 자본 지출이 줄어듭니다.

컴팩트한 설치 공간

구동 메커니즘은 스위칭 순간 외부의 차단기에 대한 전압 스트레스를 줄여 차단기와 전체 장치 크기를 더 작게 만들 수 있습니다. 이는 링 메인 유닛과 소형 변전소에서 더 높은 밀도의 레이아웃을 허용합니다.

단일 스트로크 작동

절연 거리와 차단기 개방 거리가 한 번의 동작으로 달성되므로 스위칭 순서가 단순화되고 작업자 오류 가능성이 줄어듭니다.

안전을 위한 가시 접지

접지 스위치와 연동되는 접지 셔터는 절연 상태를 물리적, 시각적으로 표시하므로 추가 접지 장치 없이도 안전한 유지 관리 접근이 가능합니다.

SF₆-free 기술

진공 중단은 온실가스 문제를 제거하고 SF₆ 장비와 관련된 취급, 누출 테스트 및 재충전 절차를 방지합니다.

결함 진단

빈번한 퓨즈 작동은 일반적으로 근본적인 시스템 문제를 나타냅니다. 주요 원인과 해결 방법은 다음과 같습니다.

시스템 단락: 단락이 발생하면 사고 전류로 인해 퓨즈 요소가 빠르게 녹습니다. 퓨즈를 올바른 정격으로 교체하기 전에 결함을 찾아 제거해야 합니다(예: 케이블 수리 또는 결함 있는 장비 교체).

지속적인 과부하: 정격 전류 이상으로 계속 작동하면 과도한 열이 발생하여 퓨즈가 녹습니다. 부하를 장치 정격 이내로 줄이거나 시스템 보호 연구에 맞춰 퓨즈 정격을 업그레이드해야 합니다.

잘못된 퓨즈 선택: 퓨즈 요소 정격이 해당 용도에 비해 너무 낮으면 방해가 되는 동작이 발생합니다. 변압기 또는 피더 용량에 대한 퓨즈 정격을 확인하고 제조업체 조정 차트에 따라 적절한 크기의 요소로 교체하십시오.

기술적인 매개변수

애플리케이션 환경

도시 링 네트워크

진공 부하 차단 스위치 및 퓨즈 조합 장치는 RMU(링 기본 장치)에서 분할 스위치 역할을 합니다. 구동 메커니즘 설계를 통해 달성된 컴팩트한 크기로 인해 공간이 제한된 도시 변전소에서 더 높은 밀도의 스위치기어 구성이 가능합니다. 통합 접지 스위치는 유지 관리 절차를 단순화하여 예정된 작업 중 정전 시간을 줄입니다.

산업시설

여러 로드 센터가 있는 산업 플랜트의 경우 진공 부하 차단 스위치 및 퓨즈 조합 장치는 변압기 인컴 및 피더 지점에서 부하 스위칭을 제공합니다. 스위치-퓨즈 조합 옵션은 완전 진공 회로 차단기를 사용하지 않고도 단락 보호 기능을 제공하며, 업스트림에서 결함 보호가 제공되는 중요하지 않은 피더에 적합합니다.

농촌 유통망

농촌 배전에는 긴 피더 길이, 가변 부하, 전압 변동 등 특정한 문제가 있습니다. 긴 10kV 피더 끝에서는 피크 부하 기간 동안의 전압 강하가 커져 고객 구내의 전압이 낮아질 수 있습니다. 장치는 두 가지 방법으로 이를 해결합니다. 첫째, 긴 피더를 따라 전략적 지점에 설치하면 네트워크 운영자가 라인을 분할하여 결함을 격리하고 정전 구역을 줄일 수 있습니다. 둘째, 이 장치는 변압기 탭과 커패시터 뱅크를 전환할 수 있어 운영자가 전압 프로필을 보다 효과적으로 관리할 수 있습니다. 농촌 환경에서는 장비의 낮은 유지 관리 요구 사항이 특히 중요합니다. 유지 관리 직원은 현장에 도달하기 위해 상당한 거리를 이동할 수 있으므로 방문 간 장비 신뢰성이 직접적으로 운영 비용을 절감합니다.

FAQ

Q1: 진공 차단기는 어떻게 아크를 소멸합니까?

부하가 걸린 상태에서 진공 단속기 내부의 접점이 분리되면 접점 표면 사이에 금속 증기 아크가 형성됩니다. 차단기는 이온화에 사용할 수 있는 가스 분자가 거의 없는 고진공을 유지하기 때문에 아크는 자체적으로 유지될 수 없으며 전류의 첫 번째 자연스러운 제로 크로싱에서 꺼집니다. 이 아크 소멸 방법은 효율적이고 빠르며 외부 아크 소멸 매체가 필요하지 않습니다.

Q2: 퓨즈가 자주 작동하는 원인은 무엇이며 어떻게 해결합니까?

빈번한 퓨즈 작동은 일반적으로 시스템 오류를 나타냅니다. 주요 원인은 시스템 단락(고장 전류가 퓨즈 요소를 녹입니다. 올바른 정격으로 퓨즈를 교체하기 전에 오류를 찾아서 제거해야 함), 지속적인 과부하(장기간 동안 정격 전류보다 높은 작동, 부하를 줄여야 함) 또는 잘못된 퓨즈 선택(퓨즈 요소 정격이 애플리케이션에 비해 너무 낮습니다. 퓨즈를 올바른 정격으로 교체해야 함)입니다.

Q3: 진공 부하 차단 스위치 및 퓨즈 조합 장치는 일반적으로 어디에 적용됩니까?

이 장치는 3상 AC 중전압 시스템에 적합합니다. 일반적인 응용 분야에는 RMU(링 주 장치), 소형 변전소, 배전선 분할 스위치 및 퓨즈와 결합된 변압기 보호가 포함됩니다.

Q4: 이 장치가 진공 회로 차단기를 대체할 수 있습니까?

아니요. 이 장치는 부하 전환용으로 설계되었으며 퓨즈가 장착된 경우 단락 보호 기능을 제공합니다. 진공 회로 차단기는 정상 부하 전류와 단락 사고 전류를 직접 차단하도록 설계되었습니다. 업스트림 오류 보호가 이미 제공되는 애플리케이션의 경우 이 장치는 완전 진공 회로 차단기보다 비용 효율적인 솔루션을 제공합니다.

SanGao를 선택하는 이유는 무엇입니까?

1. 제조능력

SanGao는 저장성 Liushi에서 10,000m² 규모의 생산 현장을 운영하고 있으며 고압 개폐 장치용 전용 조립 및 테스트 라인을 갖추고 있습니다.

2. 기술팀

이 회사는 기계 설계, 고전압 절연 및 품질 보증을 담당하는 중급 엔지니어 20명을 포함해 120명의 직원을 고용하고 있습니다. 등록 자본금은 RMB 8,168만, 총 자산은 약 RMB 2억입니다.

3. 인증된 품질 시스템

생산은 ISO 9001:2008, ISO 14001 및 ISO 45001 인증에 따라 수행됩니다. 이를 위해서는 문서화된 공급업체 관리, 수입 검사, 공정 중 점검 및 최종 승인 테스트가 필요합니다.

4. 공정 추적성

n ERP 시스템은 자재, 제조 작업 및 테스트 기록을 추적합니다. 각 장치는 완전한 추적성을 위해 보관된 테스트 데이터로 일련번호가 지정됩니다.

5. 정기 테스트

모든 장치는 절연 내력 테스트(주 회로 및 접지), 수동 및 전기 제어 하의 기계적 작동 테스트, 접촉 저항 측정을 거칩니다. 샘플 장치는 20kA/4초 검증을 위한 단시간 전류 테스트를 거칩니다.

6. 기술 파트너십

SanGao는 유형 테스트 및 GB 및 IEC 표준 준수를 위해 Xi'an Senyuan, 베이징 전기 연구소 및 Xi'an 고전압 연구소와 협력하고 있습니다.

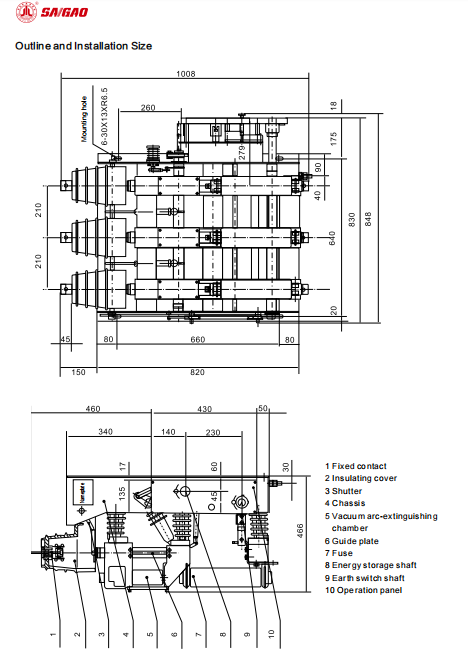

구성 요소 분석

아니요.	요소
1	고정접점
2	절연커버
3	셔터
4	차대
5	진공 아크 소화실
6	가이드 플레이트
7	퓨즈
8	에너지 저장 샤프트
9	접지 스위치 샤프트
10	조작 패널
