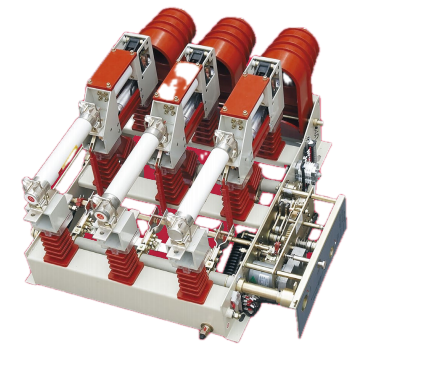

제품 설명

Sangao의 접지 스위치가 있는 실내 AC 고전압 진공 부하 차단기는 3상 AC50Hz 링 네트워크 또는 단자 전원 공급 장치 및 산업용 전기 장비에 적합하며 주로 부하 제어 및 단락 보호에 사용됩니다. 부하 차단 스위치는 부하 전류, 폐쇄 루프 전류, 무부하 변압기 및 케이블 충전 전류를 만들고 차단합니다. 이 조합은 정격 단락 전류까지 모든 전류를 차단할 수 있습니다. 직접 작용하는 격리 거리와 소호실이 연결되어 있으며 수동 및 전기 기능이 있습니다. 독특한 구동 메커니즘으로 소호실이 닫히고 투입되는 순간에만 고전압을 견딜 수 있어 작은 부피와 가벼운 무게를 실현합니다.

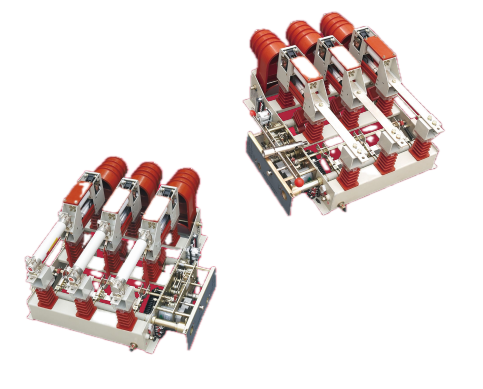

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

진공 부하 차단기란 무엇인가요?

접지 스위치가 있는 이 실내 AC 고전압 진공 부하 차단기는 링 네트워크, 단자 전원 공급 장치 및 산업 장비 애플리케이션을 위한 3상 AC 50Hz 실내 스위칭 장치입니다. 이 장치는 아크 소멸을 위한 진공 차단기와 스프링 작동 메커니즘(수동 또는 전기)을 사용합니다. 기계식 인터록 및 접지 셔터가 있는 옵션 접지 스위치는 유지 관리를 위한 가시적인 격리를 제공합니다. 퓨즈가 장착된 경우 어셈블리는 스트라이커 핀 작동을 통해 단락 전류를 차단합니다. 정격 전압 12kV, 정격 전류 630A, 단시간 내전류 20kA.

제품 기능

부하 전류 스위칭

접지 스위치가 있는 실내 AC 고전압 진공 부하 차단기는 일반적인 피더 및 변압기 부하를 포괄하는 정상 작동 조건에서 최대 630A의 부하 전류를 생성 및 차단합니다.

폐쇄 루프 전류 스위칭

링 네트워크 구성에서 폐쇄 루프 전류를 전환하여 다운스트림 고객에 대한 공급을 중단하지 않고 피더 간 부하 전송을 가능하게 합니다.

무부하 변압기 전류 스위칭

당사의 실외 고전압 차단 진공 차단 부하 스위치는 배전 변압기의 자화 돌입 및 정상 상태 여자 전류 레벨에 해당하는 최대 1600kVA 용량의 변압기의 무부하 전류를 만들고 차단합니다.

케이블 충전 전류 스위칭

지하 또는 가공 케이블 섹션에 대한 케이블 충전 전류를 생성 및 차단하여 케이블 피더의 전원 공급 및 비활성화를 허용합니다.

단락 보호(퓨즈 포함)

전류 제한 퓨즈로 구성하면 퓨즈의 스트라이커 핀 메커니즘이 스위치 트립 바를 작동하여 오류 감지 시 3상을 모두 엽니다. 어셈블리는 정격 단락 값까지 모든 전류를 차단할 수 있으며 업스트림 차단기 또는 계전기가 기본 오류 제거 장치인 2차 보호 계층을 제공합니다.

유지보수 격리

통합 접지 스위치는 닫혀 있을 때 부하 측에 눈에 보이는 접지 연결을 제공합니다. 접지 셔터는 충전부에 대한 접근을 물리적으로 차단하므로 유지 관리 담당자가 절연을 확인하고 다운스트림 장비에서 안전하게 작업할 수 있습니다.

부하 차단 스위치와 진공 회로 차단기

특징	부하 차단 스위치(본 장치)	진공차단기(VCB)
정상 부하 전류 스위칭	예	예
단락 사고 전류 차단	아니요(퓨즈 조합에만 해당)	예(차단 용량까지)
통합 접지 스위치	표준옵션	일반적이지 않습니다. 별도의 접지 스위치 필요
일반적인 응용	결함 보호가 업스트림에 있는 피더, 링 메인, 변압기 인컴	피더 및 변압기의 주요 보호 장치
비용	낮추다	더 높은

기술적인 매개변수

매개변수	값	해석
정격전압	12kV	전 세계 표준 10‑12kV 배전 네트워크와 호환됩니다.
정격전류	630A	10kV에서 최대 10MVA의 일반적인 피더 및 변압기 부하를 지원합니다.
단시간 내전류	20kA(4초용)	업스트림 보호가 오류를 해결할 때까지 오류 전류를 전달할 수 있습니다.
접지 스위치	선택사항(D로 지정)	제작 용량과 함께 통합 접지를 제공합니다.
작동 메커니즘	스프링 메커니즘(/T로 지정)	수동 및 전기 작동을 지원합니다. 현장에서 입증된 신뢰성.

구조 설계

직접 작용 격리 거리 및 아크 소화 챔버 연결
격리 간격과 진공 차단기는 기계적으로 연결되어 단일 동작으로 작동합니다. 이렇게 하면 눈에 보이는 중단이 항상 완전히 열린 차단기를 동반하도록 보장됩니다.

드라이브 메커니즘

차단기는 닫히고 열리는 순간에만 전원이 공급되어 진공 챔버의 전기적 스트레스를 줄입니다. 이를 통해 차단기 크기가 더욱 작아지고 접점 수명이 연장됩니다.

접지 셔터

금속 셔터는 고정 및 이동 접점 튜브 사이에 위치하며 접지 스위치와 연동됩니다. 접지 스위치가 닫히면 셔터가 충전부를 물리적으로 격리하여 유지 관리를 위해 눈에 보이고 검증 가능한 접지 연결을 제공합니다.

기계적 인터록

주 접점이 열려 있지 않으면 접지 스위치가 닫히는 것을 방지하고, 접지 스위치가 닫혀 있는 동안 주 접점이 열리는 것을 방지합니다.

응용 분야

접지 스위치가 있는 실내 AC 고전압 진공 부하 차단기는 호환성이 뛰어납니다.

1. 구역화 및 부하 전환을 위한 도시형 링 주 장치(RMU).

2. 산업용 유통의 변압기 수입 패널 및 피더 캐비닛.

3. 방사형 네트워크의 단자 공급 지점.

4. 농촌 배전 네트워크 – 이 장치는 긴 피더를 구역화하여 정전 구역을 줄이고 커패시터 뱅크 스위칭을 통해 전압 조절을 허용하는 데 사용할 수 있습니다.

5. 금속 폐쇄 개폐 장치의 실내 설치; 진공 기술은 SF6 가스 사용 및 관련 환경 문제를 제거합니다.

회사 프로필 및 제조 역량

시설: 저장성 Liushi에 위치한 10무(6,667m²) 부지, 생산 건평 10,000m².

인력: 중견 기술 전문가 20명을 포함해 직원 120명. 등록 자본금 RMB 8168만, 총 자산 약 2억 위안.

인증: ISO 9001:2008(품질), ISO 14001(환경), ISO 45001(산업 보건 및 안전)

프로세스 제어: 자재 조달, 제조, 추적을 위한 ERP 시스템입니다. 정기 테스트에는 모든 장치에 대한 절연 내력, 기계적 작동 및 접촉 저항 검사가 포함됩니다.

기술 파트너십: 유형 테스트 및 표준 준수를 위해 Xi'an Senyuan, 베이징 전기 연구소 및 Xi'an 고전압 연구소와 협력합니다.

FAQ

Q1: 접지 스위치가 있는 이 실내 AC 고전압 진공 부하 차단기가 진공 회로 차단기를 대체할 수 있습니까?
아니요. 부하 전환용으로만 설계되었습니다. 단락 보호를 위해서는 퓨즈와 쌍을 이루거나 업스트림 회로 차단기에 의존해야 합니다.

Q2: 진공 차단기에는 어떤 유지 관리가 필요합니까?
진공 차단기는 밀봉되어 있으며 유지 관리가 필요하지 않습니다. 일상적인 점검에는 기계적 작동, 윤활 및 인터록 확인이 포함됩니다.

Q3: 접지 스위치는 표준인가요, 아니면 선택인가요?
접지 스위치는 옵션입니다(D로 지정). 지정시 주접점과 기계적으로 연동되어 안전한 유지보수가 가능합니다.

Q4: 일반적인 리드타임과 맞춤화 가능성은 얼마나 됩니까?
스프링 메커니즘과 접지 스위치가 포함된 표준 장치는 4~6주 이내에 배송됩니다. 요청 시 맞춤 제작(보조 접점, 장착, 메커니즘 수정)이 가능합니다.

기술적인 매개변수

아래에서 단로 스위치 조합이 있는 손수레형 진공 부하 차단 스위치에 대한 두 가지 버전의 매개변수 데이터를 확인할 수 있습니다.

Sangao의 접지 스위치가 있는 실내 AC 고전압 진공 부하 차단기는 3상 AC50Hz 링 네트워크 또는 단자 전원 공급 장치 및 산업용 전기 장비에 적합하며 주로 부하 제어 및 단락 보호에 사용됩니다. 부하 차단 스위치는 부하 전류, 폐쇄 루프 전류, 무부하 변압기 및 케이블 충전 전류를 만들고 차단합니다. 이 조합은 정격 단락 전류까지 모든 전류를 차단할 수 있습니다. 직접 작용하는 격리 거리와 소호실이 연결되어 있으며 수동 및 전기 기능이 있습니다. 독특한 구동 메커니즘으로 소호실이 닫히고 투입되는 순간에만 고전압을 견딜 수 있어 작은 부피와 가벼운 무게를 실현합니다.

아니요.	목	단위	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	정격전압	KV	12	12
2	정격 주파수	HZ	50	50
3	정격전류	A	630	125
4	1min 상용주파 내전압 번개 전류 내전압	KV	아크 소화 약실 개방 거리: 30, 단계 간 42; 격리 거리 48에서 상간 75; 격리 거리 85에 걸쳐	아크 소화 약실 개방 거리: 30, 단계 간 42; 격리 거리 48에서 상간 75; 격리 거리 85에 걸쳐
5	정격 동적 전류(피크)	카	50	-
6	4S 열 안정성 전류	카	20	-
7	정격 유효 부하 차단 전류	A	630	125
8	정격 폐쇄 루프 차단 전류	A	630	125
9	정격 케이블 충전 차단 전류	A	10	10
10	무부하 변압기 차단 용량	KVA	1250	1250
11	정격 단락 차단 전류	카	-	31.5
12	정격절체전류, 정격인계전류	A	-	2000
13	퓨즈 모델	-	SDLAJ-12	SFLAJ-12
14	스트라이커의 출력 에너지	J	-	2-5(중)
15	정격 단락 전류 만들기	카	50	50
16	접지 스위치의 정격 동적 전류	카	50	50
17	접지 스위치의 2S 열 안정성 전류	카	20	20
18	보조회로의 정격전압	V	AC/CD220;110	AC/CD220;110
19	기계적 수명	-	10000	10000

개요 및 설치 규모 및 구성 요소 분류

아니요.	요소
1	고정접점
2	절연커버
3	셔터
4	차대
5	진공 아크 소화실
6	가이드 플레이트
7	퓨즈
8	에너지 저장 샤프트
9	접지 스위치 샤프트
10	조작 패널
