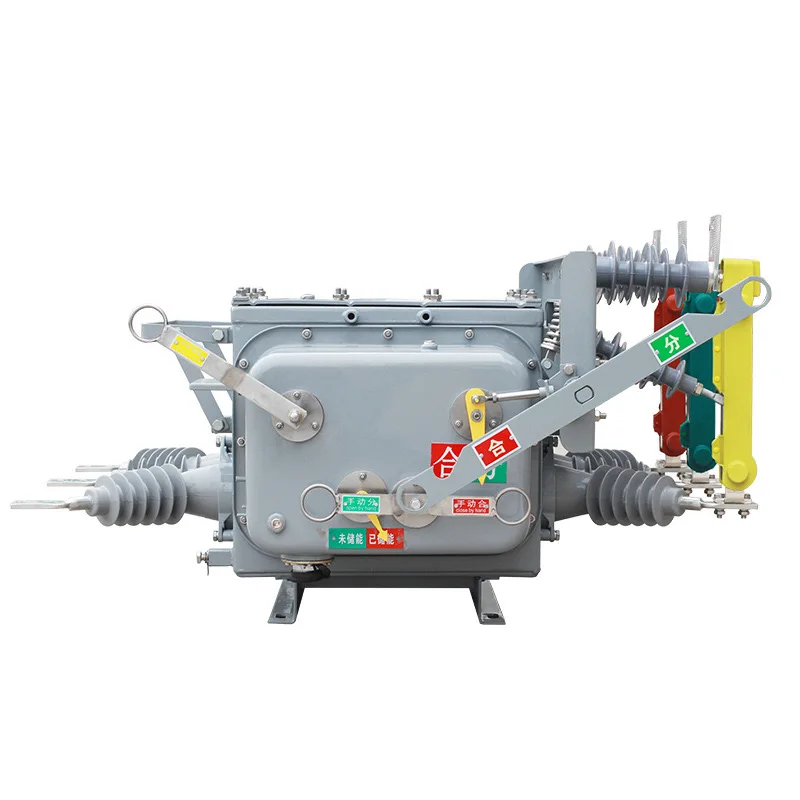

3상 회로 차단기

3상 회로 차단기 모듈은 외부 신호(외부 제어 모드) 또는 내부 제어 타이머(내부 제어 모드)를 통해 개방 및 폐쇄 시간을 제어할 수 있는 SanGao 고품질 3상 회로 차단기를 구현합니다. Simulink 입력에 연결된 제어 신호는 회로 차단기를 열려면 0이어야 하고, 회로 차단기를 닫으려면 양수 값이어야 합니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

SanGao 내구성 3상 회로 차단기 블록이 외부 제어 모드로 설정된 경우 제어 입력이 블록 아이콘에 표시됩니다. 3상 회로 차단기가 내부 제어 모드로 설정된 경우 블록 대화 상자에서 전환 시간을 지정합니다. 세 개의 개별 회로 차단기가 동일한 신호로 제어됩니다.

3상 차단기 블록은 블록의 입력과 출력 사이에 연결된 3개의 차단기 블록을 사용한다. 이 블록을 전환할 3상 구성 요소와 직렬로 사용할 수 있습니다. 3상 블록의 아크 소호 과정은 차단기 블록의 아크 소호 과정과 동일합니다. 이 모델에는 Rs 시리즈 Cs 버퍼 회로가 포함되어 있습니다. 세 개의 별도 회로 차단기에 연결하도록 선택할 수 있습니다. 3상 회로 차단기가 유도 회로, 개방 회로 또는 전류 소스와 직렬로 연결된 경우 버퍼를 사용해야 합니다.

3상 회로 차단기는 특히 상업 및 산업 환경에서 배전 인프라의 중요한 구성 요소입니다. 주거 지역에서 사용되는 단상 회로 차단기와 달리 이 회로 차단기는 더 높은 전압 및 전기 부하를 처리하도록 설계되었습니다. 적합한 3상 회로 차단기를 선택하려면 해당 사양과 작동 요구 사항을 철저히 이해해야 합니다.

이 기사에서는 3상 회로 차단기 선택을 위한 주요 사양, 3상 회로 차단기 유형, 트립 특성 및 보호 등급의 중요성을 살펴보겠습니다. 끊임없이 발전하는 기술 발전에 직면하여 전기 시스템의 안전성, 효율성 및 지속 가능성을 보장하려면 이러한 측면을 이해하는 것이 중요합니다.

3상 회로 차단기는 다음과 같은 기능을 가진 3극 자기 제어 회로 장치입니다.

절연 스위치: 3상 회로 차단기는 전원 공급 장치에서 회로 도체를 절연하는 방법을 제공합니다. 하나의 토글 핸들로 세 개의 레버를 모두 작동할 수 있습니다. 이러한 방식으로 사용되는 경우 안전 또는 절연 스위치라고도 합니다.

회로 보호기: 안정적인 회로 과부하 보호 기능을 제공합니다. 이 구조는 각각 정격 전류가 5A인 3개의 단일 극으로 구성되며 모든 장치를 동시에 활성화하고 각 라인 도체를 여는 내부 기계적 연동 장치로 조립됩니다. 과부하가 걸리면 단일 토글 핸들이 닫힘 위치로 이동하고 과부하가 완화될 때까지 강제로 닫을 수 없습니다. 이것이 바로 '자유여행'이라고 합니다.

수동 제어 스위치: 특수한 지연 계열 트립 특성과 높은 차단 전류 용량으로 인해 정격 값 내에서 사용 시 직접 모터 ON/OFF 제어 스위치로 적합합니다. 모터 회로 스위치라고도 합니다.
