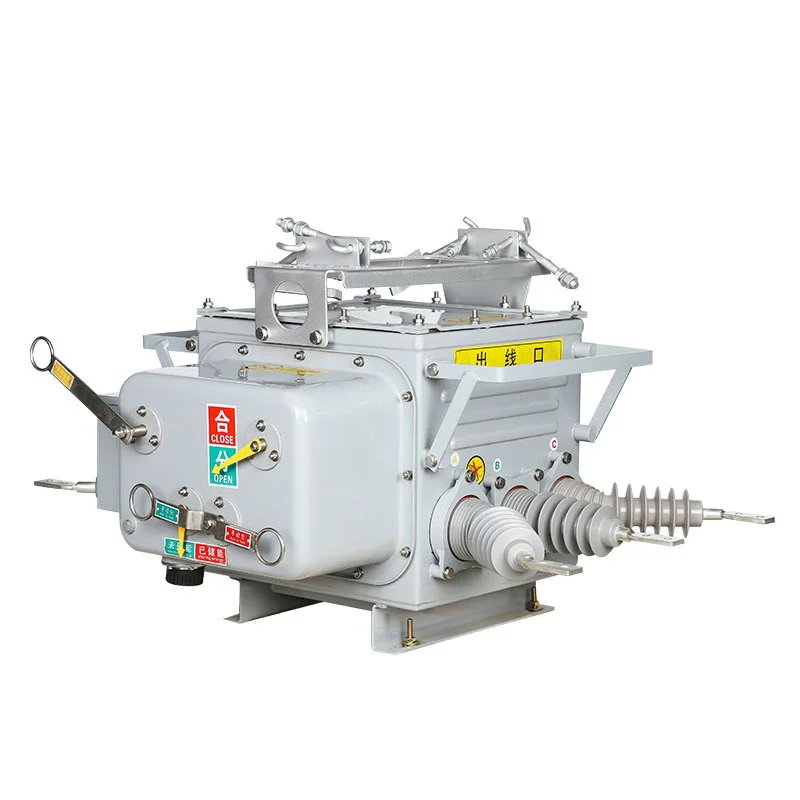

실외 경계 진공 회로 차단기

Sangao 내구성 실외 경계 진공 회로 차단기 (이하 "경계 회로 차단기")는 3 상 AC 50Hz 및 33KV 이하의 정격 전압을 갖춘 실외 고전압 스위치 기어에 적합합니다. 회로 차단기 본체에는 진공 아크 소화 챔버, 전류 변압기, 제로 시퀀스 전류 변압기 등이 장착되어 있습니다. 회로 차단기에는 원격 관리 모드, 보호 제어 기능 및 통신 기능이 있습니다. 통제 및 보호 목적으로 변전소, 산업 및 광업 기업, 도시 및 농촌 전력망을 안정적으로 판단하고 감지 할 수 있습니다. 지면 및 도시 수준의 자주 작동에 적합한 Milliampere 레벨 제로 시퀀스 전류 및 위상에서 위상 결함 단락 전류 전류에 적합하며, 단일 위상 접지 결함의 자동 제거 및 위상-단락 회로 결함.

실외 경계 진공 회로 차단기는 진공 모드에서 아크를 방해하고 SF6 가스 단열재를 사용합니다. 이 박스는 전반적인 밀봉 성능으로 고급 수입 가스 씰, 폭발 방지 및 단열 구조 기술을 채택합니다. 수입 및 수출 도관의 밀봉 성능도 개선되었으며 전반적인 밀봉 성능이 좋습니다. 내부에 채워진 SF6 가스는 외부 환경의 누출 또는 영향을 받아야합니다. 스프링 작동 메커니즘은 소형화되었으며 성능은 최적화되었습니다. 저항력이 낮고 온도 상승이 낮은 메인 체인 변속기 및 다단계 트립 시스템을 채택합니다. 신뢰성과 안정성은 전통적인 스프링 메커니즘보다 우수합니다.

이 제품은 오버 헤드 분배 라인의 책임 경계에 설치됩니다. 사용자의 들어오는 라인의 프론트 엔드는 사용자 시스템 내에서 단일 위상 접지 결함과 위상에서 위상 단락 결함을 자동으로 제거하여 사용자 세계에서 메인 전송 라인으로의 결함 확산을 피하고, 잘못된 사용자의 전기 안전을 보장하고 전기적 신뢰성을 향상시킵니다. 결함이 영구적이고 변전소 재발이 실패하면 중간 전압 사용자 사이트에서의 사고로 인해 전체 배포 메인 라인이 차단됩니다. 전력망 에서이 일반적인 전송 사고는 사회에 상당한 손실을 초래할 것입니다.

환경 상태

(1) 환경 공기 온도 : -40 ~ ~+40 ℃; 일일 온도 변화는 25 ℃를 초과하지 않습니다. SF6 가스의 특성에 따르면, 주변 온도가 -40 ℃이고 탱크 내부의 압력이 0.05MPa 일 때, SF6은 여전히 제품의 정상적인 작동을 보장하기 위해 기체 상태에있다. 주변 온도가 -40 ℃이고 게이지 압력이 0.05MPa 인 경우, SF6의 액화 점은 -55 ℃이고; 게이지 압력이 0 인 경우 SF6 액화 점은 -60 °를 초과하지 않습니다.

(2) 풍속 35m/s를 초과하지 않는 풍속;

(3) 가연성, 폭발 위험, 강한 화학적 부식성 (예 : 다양한 산, 알칼리 또는 연기) 및 강한 진동이없는 장소.

(4) 고도 : ≤ 1000m;

(5) 커버리지 두께 : 10mm;

(6) 대기 오염 수준 : 레벨 4;

(7) 지진 강도 : ≤ 7도;

(8) 전력망의 중립 점 접지 방법 : 중립 지점은 접지되지 않으며, 아크 억제 코일을 통해 접지되며, 제로 포인트는 저항이 낮습니다.
