전력 시스템 안전 및 유지 관리에 고전압 접지 스위치가 중요한 이유는 무엇입니까?

송전 및 배전 시스템에서는 안전이 가장 중요합니다. 종종 간과되지만 필수적인 구성 요소 중 하나는고전압 접지 스위치. 이 장치는 유지 관리, 결함 상태 및 일상적인 작동 중에 장비와 인력을 모두 보호하는 데 중요한 역할을 합니다. 이 기사에서는 접지 스위치의 기능, 작동 방식, 중전압 개폐 장치 및 변전소에 접지 스위치가 필수적인 이유를 살펴봅니다. 또한 제조 품질, 인증, 신뢰성 등도 살펴봅니다.산가오 이 중요한 전기 부품을 제공합니다.

전기 안전의 알려지지 않은 영웅

고전압 장비라고 하면 회로 차단기와 변압기를 떠올리는 경우가 많습니다. 그러나,고전압 접지 스위치이는 전력 시스템의 안전한 작동 및 유지 관리에도 마찬가지로 중요합니다. 스위치기어 캐비닛 또는 변전소 내부에 설치되는 이 장치는 안정적인 접지 경로를 제공하여 기술자가 전원이 꺼진 장비에서 안전하게 작업할 수 있도록 하고 결함 전류가 효과적으로 관리되도록 보장합니다.

제대로 작동하는 접지 스위치가 없으면 유지 관리 담당자는 우발적인 전원 공급, 인접한 활선에서 유도된 전압 및 위험한 일시적인 과전압의 위험에 직면하게 됩니다.산가오중국 전기 수도인 Liushi에 본사를 둔 하이테크 기업인 는 엄격한 품질 표준을 준수하고 도시 그리드 개조부터 풍력 발전소에 이르기까지 다양한 산업에 서비스를 제공하면서 이러한 필수 구성 요소를 수년 동안 제조해 왔습니다.

고전압 접지 스위치란 무엇입니까?

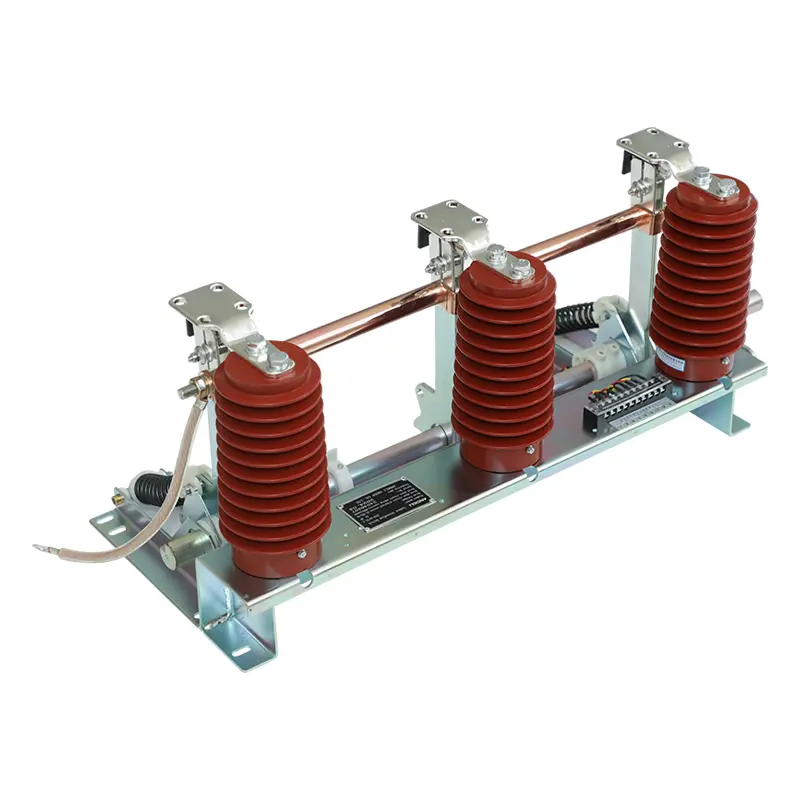

그만큼고전압 접지 스위치전기 회로의 특정 부분을 접지에 연결하도록 설계된 기계식 스위칭 장치입니다. 일반적으로 고전압 배전반(3~12kV, 3상 AC 50/60Hz 시스템)에 설치되며 수동 또는 모터 메커니즘에 의해 작동됩니다. 기본 구조는 브래킷, 접지 나이프 어셈블리, 고정 접점, 센서, 회전 샤프트, 압축 스프링, 전도성 슬리브 및 유연한 연결로 구성됩니다.

닫히면 접지 나이프가 정적 접점과 단단히 접촉하여 낮은 임피던스 접지 경로를 생성합니다. 이 경로는 아래에서 살펴볼 다양한 안전 및 운영 기능을 제공합니다.

주요 기능: 단순한 접지 그 이상

그만큼고전압 접지 스위치단순한 접지 이상의 여러 중요한 기능을 제공합니다.

유지보수 중 인력 보호

회로 차단기가 열리고 절연되면 인접한 버스바 또는 장비에 유도 전압이나 잔류 전하가 계속 흐를 수 있습니다. 접지 스위치는 가시적이고 안전한 접지 연결을 제공하여 유지 관리 담당자가 우발적인 전원 공급이나 용량성 방전으로부터 보호되도록 합니다.

일시적인 과전압 제한

특히 무거운 시스템에서 접지 오류가 발생하면 일시적인 과전압이 발생할 수 있습니다. 접지 스위치는 낮은 임피던스 경로를 제공함으로써 이러한 전압 서지를 제한함으로써 민감한 장비와 절연체를 보호합니다.

유도 전압 제거

동일한 타워에 병렬 전송 라인이 있는 경우, 전원이 차단된 라인은 정전기 및 전자기 결합으로 인해 인접한 활선 라인에서 여전히 유도 전압을 경험할 수 있습니다. 이 라인의 접지 스위치는 이러한 유도 전류를 소멸시키는 경로를 제공하여 위험을 방지합니다.

단락 전류 폐쇄

일부 접지 스위치는 단락 전류에 대비하여 닫히도록 설계되었습니다. 이 기능은 오류 상황에서도 스위치가 작동할 수 있도록 보장하여 비상 절차 중에 추가적인 안전성을 제공합니다.

시스템 중립 참조 설정

대형 전력 변압기가 있는 변전소에서 접지 스위치는 일관된 전압 기준점을 유지하여 전력망을 안정화하고 안전한 작동을 보장하는 데 도움이 됩니다.

응용 분야: 어디에 사용되나요?

그만큼고전압 접지 스위치다음을 포함하여 배전 및 전송 시스템에 널리 사용됩니다.

• 도시 및 농촌 전력망 개조– 노후화된 인프라를 업그레이드하려면 안전과 규정 준수를 위한 안정적인 접지가 필요합니다.

• 변전소 및 배전반 캐비닛– 중전압 스위치기어 어셈블리에 필수적입니다.

• 풍력 발전소 및 수력 발전소– 발전기 및 변압기에 접지를 제공합니다.

• 야금 및 석유화학 산업– 열악한 환경에서 장비와 인력을 보호합니다.

• 철도 및 광산 시설– 견인 전력 시스템의 안전한 접지를 보장합니다.

• 주거용 및 상업용 건물 전력 프로젝트– 들어오는 공급 장치 및 비상 시스템용.

그만큼산가오장점: 품질과 신뢰성

산가오고품질 고전압 장비로 명성을 쌓아왔습니다. 회사의 제조 시설 규모는 10,000평방미터에 달하며 등록 자본금은 8,168만 위안, 총 자산은 약 2억 위안입니다. 20명의 고위급 및 중간급 기술 전문가를 포함하여 120명의 직원을 보유하고 있으며,산가오R&D와 품질 보증에 중점을 두고 있습니다.

회사는 ISO 9001:2008 품질 관리, ISO 14001 환경 관리, OHSMS 18001 산업 보건 및 안전 시스템을 준수합니다. 또한 최신 ERP 관리 및 고급 테스트 장비를 사용하여 각고전압 접지 스위치엄격한 성능 기준을 충족합니다. Xi'an Senyuan 및 Beijing Electrical Research Institute와 같은 기관과 협력하여산가오자사 제품이 전기 공학의 최전선에 있음을 보장합니다.

접지 스위치는 디스크 스프링을 통해 일관된 접촉 압력을 유지하면서 빠르고 안정적인 닫힘/열림을 보장하기 위해 압축 스프링을 사용하는 견고한 메커니즘으로 설계되었습니다. 이 설계는 빈번한 작동에서도 낮은 접촉 저항과 긴 서비스 수명을 보장합니다.

자주 묻는 질문(FAQ)

Q: 고전압 접지 스위치의 주요 목적은 무엇입니까?

A: 주요 목적은 전원이 꺼진 장비에 눈에 보이고 안전한 접지 지점을 제공하여 기술자가 우발적으로 전원이 켜지는 것을 방지하고 유도된 전압과 전하를 소멸시키는 것입니다.

Q: 접지 스위치는 일반적으로 어디에 설치됩니까?

A: 일반적으로 중압 배전반 캐비닛(3~12kV) 내부, 변전소 및 변압기 라인 측에 설치됩니다.

Q: 접지 스위치는 단락 전류에 대해 닫힐 수 있습니까?

A: 예, 많은 접지 스위치는 단락 폐쇄 전류 등급이 지정되어 있어 오류 상황에서도 안전하게 작동할 수 있습니다.

Q: 접지 스위치는 유도 전압으로부터 어떻게 보호합니까?

답변: 전원이 공급된 라인과 평행하게 연결된 송전선에서 접지 스위치는 유도 전류가 접지로 흐르는 경로를 제공하여 전원이 공급되지 않는 라인에 위험한 전압이 나타나는 것을 방지합니다.

결론

그만큼고전압 접지 스위치전력 시스템의 가장 매력적인 구성 요소는 아닐 수도 있지만 그 중요성은 아무리 강조해도 지나치지 않습니다. 이는 생명을 보호하고 고가의 장비를 보호하며 오류 및 유지 관리 중에 안정적인 전력망 작동을 보장합니다. 안정적인 접지 경로를 제공함으로써 사고를 예방하고 가동 중지 시간을 줄이며 전기 네트워크의 무결성을 유지하는 데 도움이 됩니다.

산가오견고한 기계 설계, 고품질 재료 및 엄격한 품질 관리를 결합하여 까다로운 응용 분야에서 신뢰할 수 있는 성능을 제공하는 접지 스위치를 제공합니다. 탄탄한 기술적 기반과 지속적인 개선에 대한 의지를 바탕으로산가오는 중국 전역과 그 외 지역의 전력 유틸리티, 산업 플랜트 및 인프라 프로젝트에서 신뢰할 수 있는 공급업체가 되었습니다.

신뢰할 수 있는 고전압 접지 스위치 소스를 찾고 있거나 특정 프로젝트에 대한 기술 지원이 필요한 경우 다음으로 초대합니다.연락하다우리를 오늘. 숙련된 엔지니어링 팀은 제품 사양, 맞춤형 솔루션 및 적시 지원을 제공할 수 있습니다. 회사 웹사이트나 이메일을 통해 귀하의 요구 사항에 대해 논의하고 방법을 알아보십시오.산가오전력 시스템의 안전과 효율성에 기여할 수 있습니다.
