고전압 접지 스위치

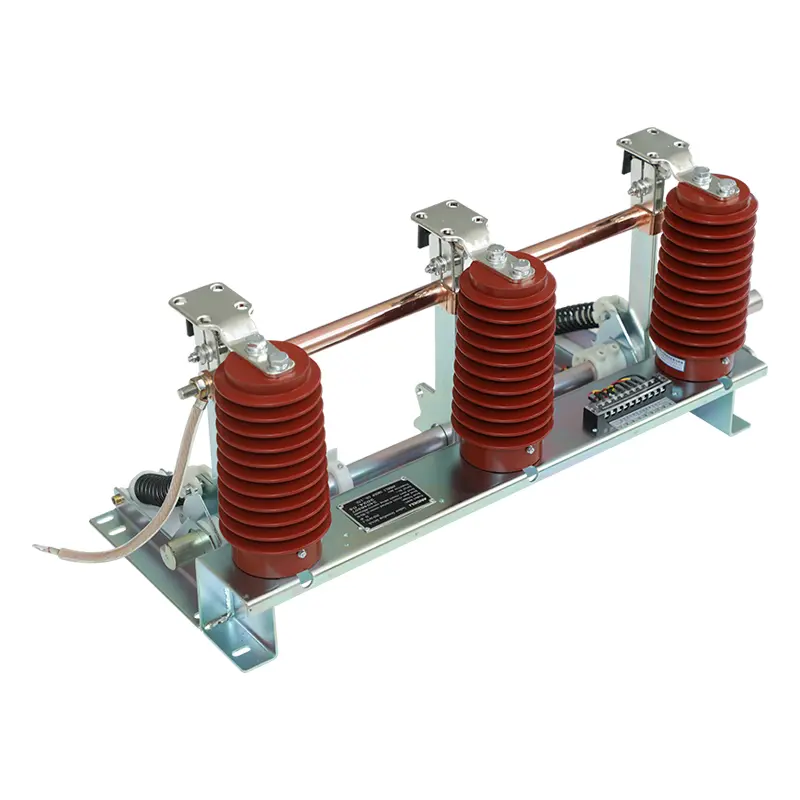

SanGao 내구성 고전압 접지 스위치는 실내 3-12kV 3상 AC 50(60)Hz 전력 시스템에 적합하며 다양한 고전압 스위치 캐비닛과 함께 사용됩니다. 고전압 전기 장비 유지 관리의 접지에도 사용할 수 있습니다. 주요 구조는 브래킷, 접지 나이프 어셈블리, 정적 접점, 센서, 회전 샤프트, 회전 암, 압축 스프링, 전도성 슬리브 및 유연한 연결로 구성된 접지 스위치입니다.

작동 메커니즘이 접지 스위치를 닫으면 작동 토크로 인해 주축이 저항 토크를 극복하고 크랭크 암이 닫히는 방향으로 회전하여 접지 나이프의 작동 막대가 압축 스프링의 사점을 통과하고 압축 스프링이 에너지를 방출하여 접지 스위치가 닫힘 위치에서 빠르게 닫힙니다. 접지 칼 어셈블리의 접지 칼은 디스크 스프링을 통해 정적 접촉의 플랜지 부분(나이프 가장자리)과 견고하고 안정적으로 접촉됩니다.

토크가 가해지면 메인 샤프트가 메인 토크와 스프링 힘을 극복하여 암을 개방 방향으로 회전시키고 접지 나이프 압축 스프링이 통과합니다.

접지 스위치의 목적은 무엇입니까?

고전압 접지 스위치는 지하 또는 델타 연결 시스템에 접지선을 제공하는 데 사용됩니다.

접지 스위치를 사용하면 상간 부하를 연결할 수 있습니다.

변전소의 접지 스위치는 접지되어 시스템을 중립으로 유지하기 위해 저임피던스 접지를 형성합니다.

스위치 캐비닛의 접지 스위치는 심각한 접지 오류가 발생하는 동안 일시적인 과전압의 진폭을 제한합니다.

보호 요구 사항을 충족하기 위해 전기 장비를 접지하는 데 사용됩니다.

접지 스위치의 기능은 무엇입니까?

고전압 접지 스위치는 차단기에 연결되어 있으며, 차단기를 클리어하고 뽑으면 차단기 옆의 부스바가 접지 스위치를 통해 자동으로 접지됩니다. 이 프로세스는 우발적인 전압으로부터 기술자, 유지보수 담당자 및 사용자를 보호합니다.

정전기 및 전자기 유도 전류를 방지하는 데 사용됩니다. 동일한 타워 또는 인접한 병렬 연결에 있는 두 개 이상의 가공 송전선에서 하나 이상의 라인에 전원이 공급되지 않으면 전원이 차단된 라인은 인접한 전원 공급 라인 사이의 전자기 유도 및 정전기 유도로 인해 유도 전압 및 유도 전류를 생성합니다. 따라서 접지 스위치는 이러한 라인에 적합합니다.

고전압 접지 스위치는 단락 전류를 차단하는 데 사용됩니다. 정격단락폐로전류를 갖는 접지스위치는 모든 인가전압(정격전압 포함) 및 모든 전류(정격단락폐로전류 포함)에서 투입될 수 있어야 한다. 접지 스위치의 정격 단락 폐쇄 전류는 정격 피크 내전류와 동일합니다.

변전소의 고전압 접지 스위치는 전력망이 일관된 전압 기준점을 가질 수 있도록 하기 때문에 대형 또는 무거운 전력 변압기에서 중요한 역할을 합니다. 그렇지 않으면 전압이 장소에 따라 다를 수 있습니다. 전기를 사용하는 변압기와 인력의 안전을 보장합니다.
