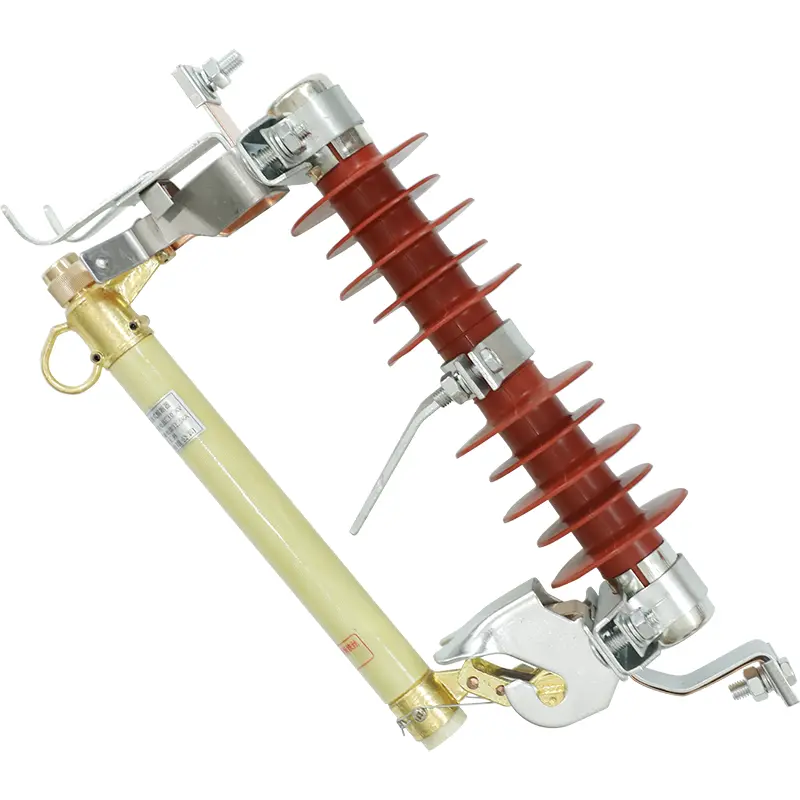

아크 구별기가 있는 극 장착형 고전압 복합 배출 드롭아웃 퓨즈 컷아웃

더 산가오아크 구별기가 있는 극 장착형 고전압 복합 배출 드롭아웃 퓨즈 컷아웃Made in China는 가공 배전 네트워크의 중요한 설계 발전을 나타냅니다. 기존의 무거운 도자기 대신 고분자 복합 외부 재킷을 활용함으로써 가벼우면서도 구조적으로 견고한 컷아웃은 구조적 균열, 기계적 충격 손상 및 추적 실패에 대한 절대적인 내성을 제공합니다. 내장형 아크 구별기는 퓨즈 요소 액화 후 밀리초 이내에 고온 전기 아크를 능동적으로 질식시키는 특수한 뼈 섬유 내부 라이너를 갖추고 있어 인접한 크로스암 또는 상선에 대한 부수적 손상 위험 없이 깨끗한 제거를 보장합니다. 도매 구매자는 라인 유지 관리 비용을 최소화하고 지속적인 고전압 전기 아크로 인한 구성 요소 오류를 제거하기 위해 이 고급 복합 시스템을 선택합니다.

듀얼 액션 추방 및 아크 소멸

표준 컷아웃 스위치는 중력과 공극에만 의존하여 중전압 결함을 제거하므로 높은 유도 부하에서 지속적인 아크가 발생할 수 있습니다. 아크 구별 장치가 있는 이 특수 극 장착형 고전압 복합 배출 드롭아웃 퓨즈 컷아웃에는 이러한 물리적 제한을 제거하는 엔지니어링된 아크 구별 장치가 통합되어 있습니다. 퓨즈 홀더 튜브에는 이중 벽 챔버 내부에 금속 퓨즈 요소가 들어 있습니다. 뼈 섬유 내부 라이너는 내후성 에폭시 유리 섬유 쉘로 둘러싸여 있습니다.

과부하 또는 단락으로 인해 사고 전류가 발생하면 퓨즈 요소가 빠르게 녹습니다. 강렬한 열 에너지는 골섬유 라이너의 내부 표면을 즉시 기화시켜 고압의 탈이온화 가스를 방출합니다. 이 가스 폭발은 튜브 바닥에서 이온화된 공기를 강제로 배출하여 밀리초 내에 전기 아크를 소멸시킵니다. 동시에 작동 메커니즘이 상단 래치를 해제하여 전체 퓨즈 장치가 아래로 뒤집어지고 정상 작동 위치에서 떨어지게 하여 유틸리티 직원에게 명확한 시각적 에어 브레이크를 제공합니다.

기술 성능 사양

오버헤드 중전압 유틸리티 레이아웃 전반에 걸쳐 정확한 구조적 호환성을 보장하기 위해 아크 구별 장치가 있는 이 극 장착형 고전압 복합 배출 드롭아웃 퓨즈 컷아웃은 공장에서 검증된 환경 및 전기 제한 내에서 엄격하게 작동합니다.

• 주변 온도 작동 범위:-30°C ~ +40°C 연속 실외 노출.

• 고도 등급 임계값:최대 고도 1000미터(거리가 1000미터를 초과하는 경우 맞춤형 기계적 조정이 필요함)

• AC 전원 공급 장치 주파수 범위:48Hz 이상 52Hz 네트워크를 초과하지 않습니다.

• 지진 강도 허용 등급:최대 구조적 지진 강도는 7도를 초과하지 않아야 합니다.

• 최대 허용 풍속:초당 35미터를 초과해서는 안 됩니다.

• 주요 애플리케이션 환경:머리 위 배전 시스템, 전신주 및 라인-브랜치 절연 탭.

이 특수 컷아웃은 어디에 배치됩니까?

견고한 복합 구조와 신속한 소호 기능 덕분에 이 보호 장치는 까다로운 산업 환경에 이상적입니다.

• 바람에 휘날리는 오버헤드 피더:풍속이 초당 35미터에 도달하는 노출된 전신주에 설치되어 오류가 발생할 때까지 기계식 래치가 잠긴 상태를 유지합니다.

• 변전소 라이저 폴:가공 배전선이 지하 케이블로 전환되는 중요한 교차점에 위치하여 이동하는 과전류 결함으로 인해 민감한 지하 절연체가 손상되는 것을 방지합니다.

• 지진 활동이 활발한 배포 루프:파손 방지 복합 폴리머 본체는 최대 7도 지진 강도 등급까지 기계적 진동과 구조적 움직임을 쉽게 흡수합니다.

글로벌 배송 표준

해외 운송에는 높은 습도, 염분, 물리적 취급 스트레스에 대한 강력한 방어가 필요합니다. Sangao는 무거운 충격 흡수 재료로 안감을 댄 수출 규격 나무 상자에 아크 구별 장치가 있는 극 장착형 고전압 복합 배출 드롭아웃 퓨즈 컷아웃의 대량 주문을 포장합니다. 각 상자는 습기로 인해 내부 소호 라이너가 저하되는 것을 방지하기 위해 밀봉되어 모든 장치가 완전히 설치 준비된 상태로 프로젝트 현장에 도착하도록 보장합니다.

FAQ

고전류 단락과 비교하여 저전류 과부하 오류 시 아크 구별기는 어떻게 작동합니까?

고전류 단락 중에 막대한 열 에너지는 방출을 통해 아크를 즉시 제거하는 급속한 고압 가스 폭발을 생성합니다. 저전류 과부하의 경우 내부 골섬유 라이너는 국부적인 가스 생성을 통해 아크 공간을 냉각 및 탈이온화하므로 전류 흐름이 용융 임계값을 거의 초과하지 않는 경우에도 안전한 중단을 보장합니다.

진동이 심한 유틸리티 환경에서 도자기보다 복합 폴리머 하우징이 선호되는 이유는 무엇입니까?

유리화 도자기는 깨지기 쉽고 지속적인 물리적 스트레스나 지진으로 인해 미세 균열이 발생하기 쉽습니다. 당사의 복합 폴리머 하우징은 높은 탄성과 구조적 탄력성을 갖추고 있어 구조적 결함 없이 물리적 충격, 사람의 취급 손상 및 최대 7도의 지진력을 견딜 수 있습니다.

아크 구별 장치가 있는 이 극 장착형 고전압 복합 배출 드롭아웃 퓨즈 컷아웃에는 수동 라인 승무원 작업을 위한 특수 도구가 필요합니까?

아니요. 상단 작동 메커니즘에는 기존 유틸리티 핫스틱과 완벽하게 호환되는 표준 당김 후크가 있어 라인 작업자가 일상적인 장비 유지 관리 또는 라인 분리를 위해 수동으로 퓨즈 장치를 당겨 열 수 있습니다.
