SanGao 3상 회로 차단기 모듈 – 기능, 제어 모드 및 애플리케이션 통찰력

산업 자동화 및 상업용 배전이 빠르게 성장함에 따라 3상 회로 차단기는 단순한 보호 장치에서 제어, 보호 및 절연을 결합한 지능형 장치로 발전했습니다. Simulink 시뮬레이션 환경과 호환되는 SanGao 3상 차단기 모듈은 외부 신호 제어(개방의 경우 0V, 폐쇄의 경우 양전압)와 내부 타이머 기반 제어(사전 설정된 스위칭 시간)라는 두 가지 유연한 제어 모드를 제공합니다. 이러한 다양성으로 인해 시스템 통합 및 테스트가 크게 단순화됩니다. 이 기사에서는 이 모듈의 기술적 세부 사항을 자세히 살펴보고 선택 및 적용에 대한 실용적인 지침을 제공합니다.

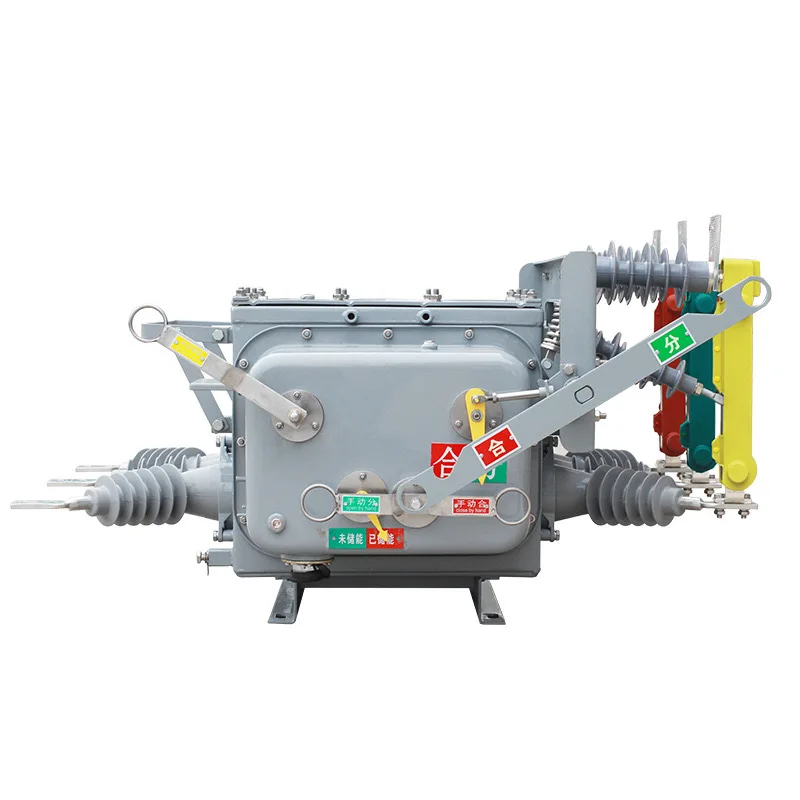

1. 3상 회로 차단기 모듈 개요

SanGao 3상 회로 차단기 모듈은 단일 토글 핸들을 통해 동시에 작동하도록 기계적으로 연동된 3개의 독립적인 단극 차단기로 구성됩니다. 3상 부하와 직렬로 연결하여 모든 위상을 동시에 제어할 수 있습니다. 아크 소화 메커니즘은 표준 회로 차단기와 동일하며, 모듈에는 유도 부하 또는 전류 소스에 연결할 때 필수적인 스위칭 과전압을 억제하는 내장형 Rs-Cs 스너버 회로가 포함되어 있습니다.

2. 핵심 기능 및 동작 모드

SanGao 3상 차단기는 다양한 애플리케이션 요구 사항에 맞게 두 가지 제어 모드를 제공합니다. ~ 안에외부 제어 모드, 모듈 아이콘은 제어 입력 포트를 표시하여 Simulink 신호를 통해 실시간 전환이 가능합니다. ~ 안에내부 제어 모드, 전환 시간은 자동 타이밍 시퀀스 대화 상자에 미리 설정되어 있습니다. 두 모드 모두에서 동일한 제어 신호가 3개의 차단기를 모두 구동하여 동기식 작동을 보장합니다.

2.1 스너버 회로의 역할

차단기가 유도 부하(예: 모터, 변압기) 또는 전류원에 연결된 경우 회로를 열면 절연체나 차단기 자체가 손상될 수 있는 높은 유도 과전압이 발생할 수 있습니다. 내장된 Rs-Cs 스너버 회로는 이 에너지를 효과적으로 흡수하여 과전압 피크를 제한하고 차단기와 다운스트림 장비를 모두 보호합니다. 사용자는 부하 유형에 따라 이 회로를 활성화하거나 비활성화하도록 선택할 수 있습니다.

2.2 여행 특성 및 "여행 없는" 메커니즘

"트립 프리" 기능은 과부하 또는 단락이 발생할 때 내부 메커니즘이 강제로 접점을 열고 핸들이 트립 위치로 이동하도록 보장합니다. 핸들을 밀어 닫으려고 해도 결함이 해결되고 핸들이 재설정될 때까지 접점이 다시 닫히지 않습니다. 이는 본질적인 안전 장벽을 제공하여 결함이 지속되는 동안 재전원 공급을 방지합니다.

• 외부 신호 제어(0V/정전압)
• 내부 타이머 제어
• Rs‑Cs 스너버 회로(옵션)
• 트립 프리 메커니즘
• 시간 지연 계열 트리핑 특성
• 높은 단락 차단 용량

3. 주요 기술 사양 설명

올바른 3상 차단기를 선택하려면 해당 기술 매개변수를 철저히 이해해야 합니다. 아래 표에는 SanGao 모듈의 주요 사양과 선택에 대한 실제적인 의미가 요약되어 있습니다.

4. 산업 응용 및 선택 가이드

3상 회로 차단기는 모터 제어 센터, 배전반, 산업 자동화 장비 및 상업용 건물 공급품에 널리 사용됩니다. 응용 분야에 따라 주 스위치, 분기 보호 장치 또는 모터 작동 스위치 역할을 할 수 있습니다. 다음은 일반적인 사용 사례와 선택 지침입니다.

4.1 주요 응용분야

• 산업용 모터 제어:직입 기동기로 사용되며 돌입 전류로 인한 트립을 방지하기 위해 시간 지연 트립 특성이 필요합니다.
• 유통 라인 보호:업스트림/다운스트림 장치와의 적절한 조정을 통해 과부하 및 단락으로부터 보호하기 위해 메인 또는 하위 배전반에 설치됩니다.
• 비상 발전기 세트:발전기 출력 차단기 역할을 하여 절연을 제공하고 가능한 일시적인 과전류를 견뎌냅니다.
• HVAC 시스템:공조 및 냉동 장비의 압축기, 팬 및 기타 모터를 보호하며 시간 지연 특성도 필요합니다.

4.2 선택 단계

1. 부하 유형을 결정합니다.저항성 또는 유도성? 돌입이 시작됩니까? 이에 따라 필요한 여행 특성이 결정됩니다.
2. 작동 전류를 계산합니다.부하 전력 및 전압을 기준으로 최대 라인 전류를 계산하고 20~30%의 안전 여유를 추가합니다.
3. 단락 전류 추정:공급 시스템에서 예상 단락 전류를 얻습니다. 차단기의 차단 용량은 더 높아야 합니다.
4. 제어 모드를 선택하십시오:원격/자동 작동이 필요한 경우 외부 신호 제어; 예약된 전환만 필요한 경우 내부 타이머.
5. 스너버 요구 사항을 고려하십시오.유도 부하(모터, 변압기)의 경우 항상 스너버 회로를 활성화하십시오.

5. 안전 보호 기능

전기설계에서는 안전이 최우선입니다. SanGao 3상 차단기는 회로와 장비뿐만 아니라 인력도 보호하는 다중 보호 메커니즘을 통합합니다.

• 과부하 보호:열자기식 트립 장치는 전류가 일정 기간 동안 정격 값을 초과하면 회로를 열어 케이블 과열을 방지합니다.
• 단락 보호:자기 트립은 단락 발생 시 즉각적으로 작동하여 밀리초 이내에 고장 전류를 차단하여 손상을 최소화합니다.
• 절연 기능:핸들이 "꺼짐" 위치에 있으면 충분한 접촉 간격과 절연 거리가 눈에 보이는 파손을 제공하여 절연 요구 사항을 충족합니다.
• 여행 없는 재폐쇄 방지:결함이 지속되는 동안 재폐로를 방지하여 사람의 실수로 인한 위험을 제거합니다.
