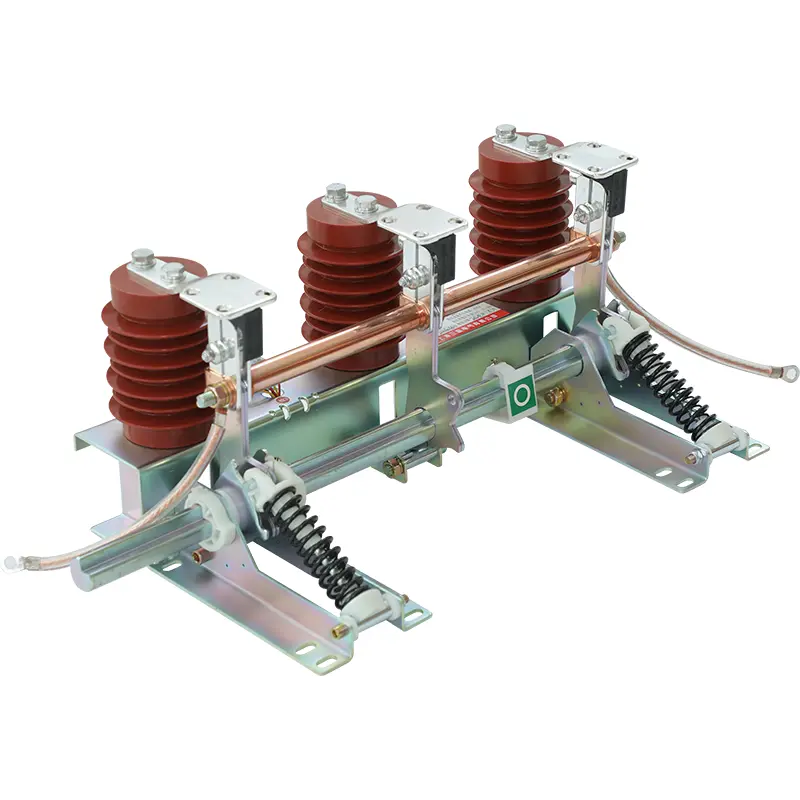

고전압 접지 스위치

중국에서 만든 고전압 접지 스위치. Sangao의 스위치는 단락 전류를 차단하는 데 사용되며 특정 단락 폐쇄 용량과 동적 열 안정성이 있습니다. 하중 전류 및 단락 전류를 파괴 할 필요가 없으므로 아크 소화 장치가 없습니다. 접지 스위치의 하단은 일반적으로 전류 변압기를 통해 접지 지점에 연결됩니다. 전류 변압기는 릴레이 보호를위한 신호를 제공 할 수 있습니다.

접지 스위치의 많은 구조가 있습니다. 단일 극, 이중 극 및 3 개의 극 접지 스위치를 포함합니다. 단일 극 접지 스위치는 중립 지점 접지 시스템에서만 사용됩니다. 이중 극과 3 개의 극 구조는 중립 지점에서 지상 시스템에 사용되며 작동 메커니즘을 공유합니다.

스위치 기어의 고전압 접지 스위치는 전원 라인이 전원 공급 장치에서 분리 된 후 나머지 충전을 접지하는 데 사용됩니다. 회로 차단기와 차단기가 회로를 차단하거나 열더라도 잔류 전하는 여전히 회로에 남아 있습니다. 접지 스위치는 일반적으로 충전을 해제하는 데 사용됩니다.

고전압 접지 스위치에는 빠른 작용 폐쇄 메커니즘이 있습니다. 비정상적인 전류가 발생하면 기술자와 작업자를 보호 할 수 있습니다. 그들은 단락을 견딜 수 있도록 설계되었습니다. 그들은 또한 움직일 수 있습니다. 예를 들어, 고전압 접지 스위치 및 고속 접지 스위치. 변전소의 접지 스위치는 단락 회로를 생성하여 다른 전기 장비가 손상되지 않도록 보호 할 수 있습니다. 다양한 고전압 스위치 기어와 함께 사용되며 고전압 전기 장비를 점검 할 때 보호 장치로도 사용할 수 있습니다.

접지 스위치, 회로 차단기 및 분리 스위치는 모두 링 메인 장치 (RMU)에 연결됩니다. 유지 보수 또는 기타 이유를 위해 회로를 연결 해제하거나 분리 해야하는 경우이 세 장치 (접지 스위치, 회로 차단기 및 분리 스위치)의 올바른 작동 순서를 따라야합니다. 올바른 단계를 따르지 않으면 회로와 장비가 손상 될뿐만 아니라 위험에 처하게됩니다. 이러한 구성 요소를 완벽하게 설치하려면 GIS 스위치 기어 제조업체 인 Elecspare에 문의하여 장비에 안정적인 절연 미디어를 제공 할 수 있습니다.

접지 스위치와 단절기는 종종 하나의 장치로 결합됩니다. 이 경우, 단인 러너에는 메인 접점 외에 접지 스위치가 장착되어 있으며, 이는 열린 후 단절 콜라의 한쪽 끝을 접지하는 데 사용됩니다. 기본 연락처 및 접지 스위치는 일반적으로 기계적으로 연동되어 있으므로 연결이 닫히면 접지 스위치를 닫을 수없고 접지 스위치가 닫히면 기본 연락처를 닫을 수 없습니다.

접지 스위치는 개방형 및 닫힌 유형으로 나눌 수 있습니다. 개방형 접지 스위치의 전도성 시스템은 단절자처럼 공기에 노출됩니다. 폐쇄 접지 스위치의 전도성 시스템은 라이브 SF6 또는 절연 미디어 (예 : 오일)로 둘러싸여 있습니다.

변전소 접지 스위치의 초점은 대중의 초점보다 훨씬 적으며 저전압 시스템만큼 안전 지향적이지 않습니다. 전원 공급 장치 신뢰성, 보호 신뢰성 및 단락시 장비에 미치는 영향에 더 중점을 둡니다. 현재 경로는 주로 접지에 의해 차단되기 때문에, 가장 일반적인 단계에 대한 가장 일반적인 단계의 진폭 만 접지 시스템의 선택에 의해 영향을받습니다.
