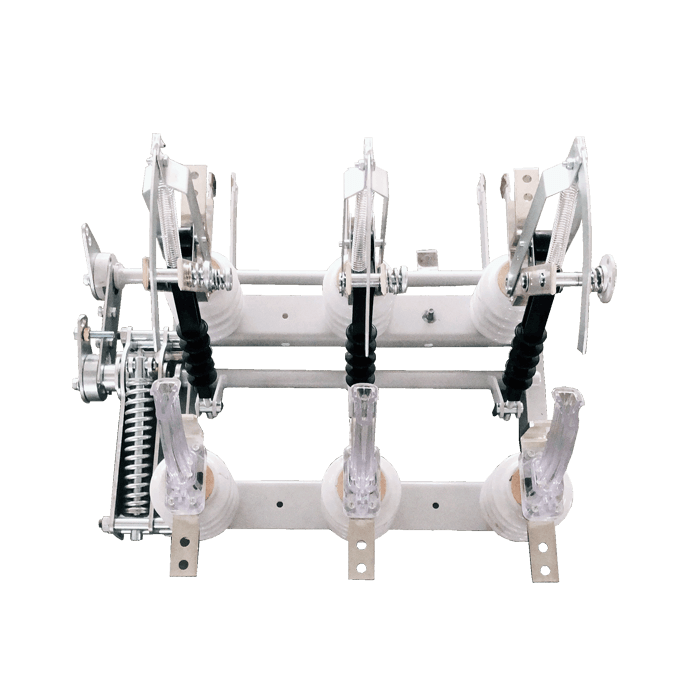

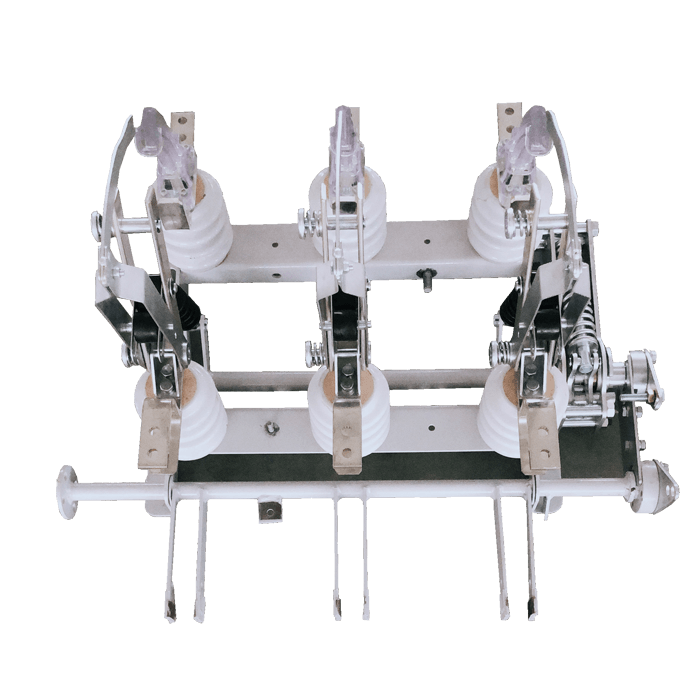

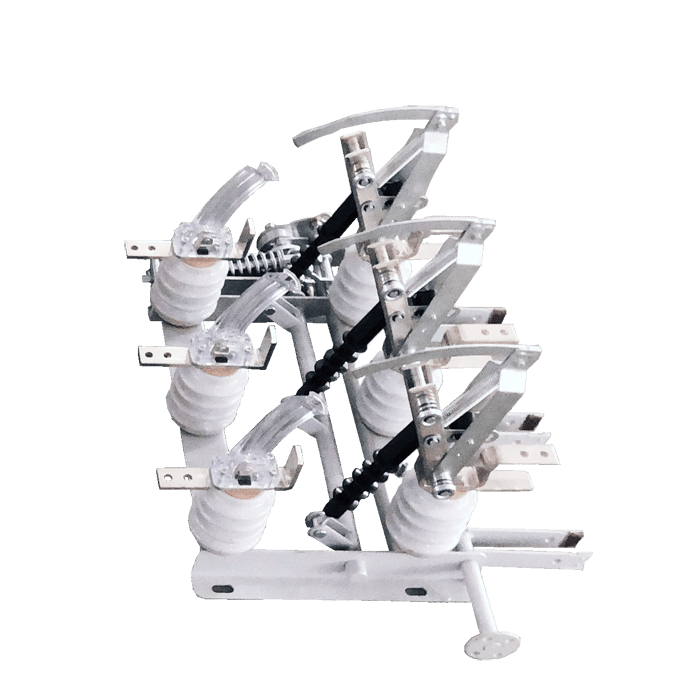

10KV 실내 고전압 부하 차단 접지 단로기 스위치

SanGao에서 제조한 10KV 실내 고전압 부하 차단 접지 단로기 스위치는 산업용 배전실, 변전소 및 다양한 중전압 엔지니어링 프로젝트에 완벽하게 적합합니다. 전문 고전압 장치 제조업체가 개발한 이 올인원 장치는 부하 차단, 절연 및 접지 모듈을 통합하여 복잡한 실내 전력 작동 조건에서 보다 안전한 일일 작동과 단순화된 유지 관리를 제공합니다.

이 장비는 10KV 전력 시스템 안전을 어떻게 향상합니까?

10KV 배전망에서 운영자는 변압기, 피더 및 스위치기어 구성 요소에 대한 유지 관리를 수행해야 하는 경우가 많습니다. 일반 절연 장치는 회로를 분리할 수 있지만 부하 전환 기능이나 접지 보호 기능을 제공하지 못할 수 있습니다.

이 10KV 실내 고전압 부하 차단 접지 단로기 스위치는 회로 차단기와 절연 스위치 사이의 중간 스위칭 장치로 설계되었습니다. 단순화된 소호 구조를 사용하여 부하 차단 작업을 완료하고 접지 스위치를 통합하여 유지 관리 안전성을 향상시킵니다.

주요 기능은 다음과 같습니다:

• 정격 조건에서 부하 전류 분리 및 연결

• 유지보수 중 가시적인 전기 절연 제공

• 보다 안전한 서비스 운영을 위한 접지 경로 생성

• 배전반 시스템 내부에 필요한 별도 장치 수 감소

엔지니어링 계약업체의 경우 통합 구조는 시스템 설계를 단순화하고 운영 절차를 보다 쉽게 ​​관리할 수 있도록 도와줍니다.

실내 유통 애플리케이션을 위해 설계된 컴팩트한 구조

공간 활용 및 작동 신뢰성은 10KV 실내 고전압 부하 차단 접지 단로기 스위치의 중요한 관심사입니다. SanGao는 실내 고압 애플리케이션에 적합한 소형 기계 구조로 이 제품을 개발합니다.

주요 설계 장점은 다음과 같습니다.

통합 접지 보호

내장된 접지 스위치를 통해 유지보수 담당자는 회로 절연 후 접지 절차를 완료할 수 있어 장비 검사 시 안전성이 향상됩니다.

안정적인 기계적 작동

작동 메커니즘은 안정적인 개폐 동작을 위해 설계되었습니다. 정확한 기계식 변속기는 메커니즘 마모나 잘못된 움직임으로 인한 작동 문제를 줄이는 데 도움이 됩니다.

단순화된 아크 소화 설계

최적화된 소호 구조는 컴팩트한 장비 크기를 유지하면서 안정적인 부하 차단을 지원합니다.

기존 개폐기 레이아웃에 적합

컴팩트한 구조로 인해 설치 공간이 제한된 실내 배전 시스템에 쉽게 통합할 수 있습니다.

기술 사양

사양은 다양한 시스템 요구 사항에 따라 조정될 수 있습니다. 고객은 프로젝트 확인 전에 SanGao에 문의하여 자세한 기술 문서를 확인할 수 있습니다.

이 10KV 스위칭 장비는 어디에 사용됩니까?

이 10KV 실내 고전압 부하 차단 접지 단로기 스위치의 적용 가치는 부하 차단과 접지 보호를 하나의 장치에 결합한 것에서 비롯됩니다.

10KV 산업용 변전소

10KV 유입 전력 시스템을 갖춘 공장에는 변압기 유지 관리, 피더 검사 및 배전 관리를 위한 안전한 스위칭 장비가 필요한 경우가 많습니다.

이 설계는 운영자가 여러 개의 독립 장치를 설치하지 않고도 네트워크 섹션을 격리하는 데 도움이 됩니다.

배전 스위치실

상업용 건물, 인프라 프로젝트 및 산업 시설에서 실내 스위치룸은 일반적으로 설치 공간이 제한되어 있습니다. 컴팩트한 구조는 캐비닛 배치를 최적화하는 데 도움이 됩니다.

전력망 혁신 프로젝트

도시 및 농촌 전력망을 업그레이드하는 동안 계약자는 기존 배전 구조를 크게 변경하지 않고도 안전성을 향상시킬 수 있는 장비가 필요합니다.

변압기 및 피더 보호 시스템

부하 차단 및 접지 기능이 결합되어 유지 관리 안전과 회로 제어가 모두 필요한 애플리케이션에 적합합니다.

SanGao 제조 공정은 제품 신뢰성을 지원합니다

10KV 실내 고전압 부하 차단 접지 단로기 스위치의 경우 기계적 정확성과 전기적 성능은 현장 작업 안전에 직접적인 영향을 미칩니다. SanGao는 제품 신뢰성에 영향을 미치는 제조 세부 사항을 제어하는 ​​데 중점을 둡니다.

생산 과정에는 다음이 포함됩니다.

기계 조립 검사

원활한 작동을 보장하기 위해 작동 메커니즘, 변속기 구성 요소 및 전환 동작을 점검한 후 배송됩니다.

전기 성능 테스트

테스트 장비는 전기적 특성을 확인하고 제품이 프로젝트 요구 사항을 충족하는지 확인하는 데 사용됩니다.

부품 품질 관리

절연, 접점 및 기계적 작동과 관련된 주요 구성 요소는 생산 중에 검사됩니다.

SanGao Electric은 중국 Liushi에 R&D, 설계, 생산, 테스트 및 판매를 통합하는 제조 시설을 운영하고 있습니다.

공장 기능에는 다음이 포함됩니다.

• 공장 면적: 10mu

• 건축 면적: 10,000평방미터

• 직원: 120명

• 중·고급 전문기술인력 : 20명

• 등록 자본금: 8,168만 위안

• 총자산 : 약 2억 위안

회사는 다음을 적용합니다:

• ISO9001:2008 품질경영시스템

• ISO14001 환경경영시스템

• OHSMS 18001 산업 보건 및 안전 관리 시스템

이러한 시스템은 생산부터 최종 검사까지 제조 절차의 일관된 제어를 지원합니다.

FAQ

1. 이 장비와 표준 절연 스위치의 차이점은 무엇입니까?

표준 절연 스위치는 주로 무부하 조건에서 회로 분리를 제공합니다. 이 장비는 추가로 부하 차단 기능과 접지 보호 기능을 제공합니다.

2. 유지보수 작업 중에 접지 스위치를 사용할 수 있습니까?

예. 회로가 안전하게 분리된 후 통합 접지 스위치는 유지 관리 작업을 지원하기 위해 접지 보호 기능을 제공할 수 있습니다.

3. 이 장비는 산업용 10KV 전력 시스템에 적합한가요?

예. 10KV 실내 고전압 부하 차단 접지 단로기 스위치는 산업용 변전소 및 배전실을 포함한 실내 10KV 중전압 배전 애플리케이션용으로 설계되었습니다.

4. 차단용량 20kA는 무엇을 의미하나요?

20kA 값은 모델 접미사에 따른 차단 용량을 나타내며, 특정 조건에서 설계된 차단 용량을 나타냅니다.
